Jednoduchý kulatý vypínač Starorůžová

Podrobný popis

Kombinácia produktov

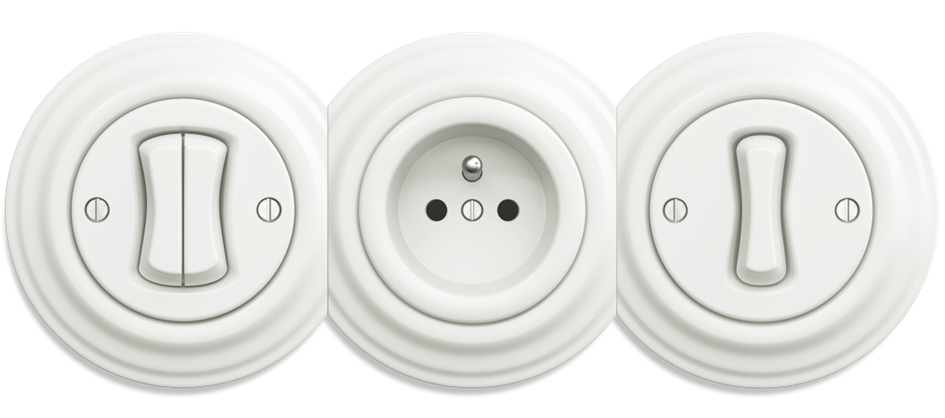

Pomocou otočných rámčekov si ľahko poskladáte dvojité, trojité aj viacnásobné zostavy produktov. Môžete kombinovať zásuvky aj vypínače alebo použiť rad rovnakých prvkov. Záleží len na tom, čo si váš interiér žiada.

Zvoľte krajný rámček s jednostranným orezom, ktorý je možné dookola otáčať podľa vašej potreby, ďalej stredový rámček, na ktorý z oboch strán nadviažete a utvoríte tak kompletnú sériu o neobmedzenom množstve prvkov. Umiestnite ich horizontálne aj vertikálne, podľa vašich možností.

Technické špecifikácie
Jednoduché vypínače kliklap majú priemer 90 mm a celkovú hĺbku 18 mm.

druh pripojenia: skrutková svorka
druh ovládania: kolíska
spôsob montáže: montáž do steny - vhodné pre elektroinštalačné krabice s rozstupom 71mm (napr. KP68, alebo KU68)
typ materiálu: plast odolný proti zahoreniu
menovitý prúd: 16 A
menovité napätie: 230 V
frekvencia: 50 Hz
vhodné na krytie (IP): IP20
šírka prístroja: 70,5 mm
výška prístroja: 70,5 mm
hĺbka prístroja: 30 mm

POZOR: Inštalácia.
Vždy používajte iba okrúhle elektroinštalačné krabice!
Počítajte aj s okrúhlymi výrezmi do obkladov!

Konfigurácia
Radenie č. 1/0 - Tlačidlo

Použitie - zvonček, WC vetrák (bez časového spínača)

Radenie č. 1 –Jednopólový vypínač

Použitie – spínanie jedného svetelného okruhu z jedného vypínača

Radenie č. 6 – Striedavý vypínač

Použitie - spínanie svetelného okruhu z dvoch miest (chodba, schodisko). Pre správnu funkciu je nutné použiť ďalší vypínač rovnakého typu, alebo rozšíriť obvod o spínač r. 7 alebo 6+6.

RADENIA č. 7 – Krížový vypínač

Použitie – na spínanie chodieb a schodísk s možnosťou vypnutia či zapnutia z tretieho miesta. Používa sa vždy spoločne s vypínačmi r. 6.
